C D S F - Component Data Stream Format |
|
|
|
| Entwurf eines offenen interaktiven multilingualen Animationsformates! |
|
|
| Einleitung... |
|
| Nachdem ich mich jahrelang mit dem unzureichenden ANIM@-Format rumgeärgert hatte (kein Sound, keine dynamische Abspielkontrolle, keine alternativen Kompressionsverfahren usw.), entdeckte ich irgendwann das CDXL-Format für mich. Zwar bot dieses Format die Möglichkeit endlich den Ton synchron mit dem Bild abzuspielen und das auch noch direkt und verzögerungsfrei vom Medium (z.B. DoubleSpeed CD-Rom), aber auch hier gab und gibt es gewaltige Defiziete. |
|
| 1. Audio- und VideoDaten sind vollständig unkomprimiert, wodurch das Datenvolumen enorm aufgebläht wird und die zur Verfügung stehende Abspielgeschwindigkeit (z.B. 300 kB/sec.) die Abmessungen der Grafik extrem limitiert (z.B. bei 300 kB/sec. 224x146 in HAM6 bei 12 FPS mit 8Bit in 11025 Hz). |
|
| 2. Unzureichender Informationsgehalt in den Chunks, wodurch die Steuerungs- und KontrollMöglichkeiten prinzipiell stark eingeschränkt werden. |
|
| 3. Nur eine einzige Audiospur steht zur Verfügung, wodurch die Möglichkeit in ein und der gleichen Datei mehrsprachige Audidaten unterzubringen, von vornherein ausgeschlossen ist. |
|
| 4. Kein asynchrones Datenhandling, wodurch keine Möglichkeit besteht, auf langsamen Systemen die Videodatenrate unabhängig von der Audidatenrate zu Steuern, um z.B. nur jedes 2. Bild anzuzeigen und so trotz geringer IO-Leistung synchron mit dem Ton zu bleiben. |
|
| 5. Keine zusätzliche EventabfrageMöglichkeit, um z.B. bei mehrfach verschachtelten Datenströmen eine Abzweigungskontrolle mittels ClickAreas zu erlauben (bedingte Verzweigungen). |
|
|
| Konzept... |
|
|
Da der Prophet nicht zum Berg kommt, muß der Berg wohl zum Propheten
gehen. Das war meine Überlegung bezogen auf die Tatsache, das sich
weder bei Commodor noch bei Amiga Technologies irgendjemand darum
bemüht hatte, die momentan beste Animationstechnologie (QuickTime)
von Apple zu lizensieren. Also warum nicht einfach die auf dem Amiga vorhandenen DateiFormate einfach miteinander kombinieren, und damit ein neues, aber zukunfts- orientiertes und ausbaufähiges Format kreieren. Einfach loslösen von starren Konzepten und alte Restriktionen über Bord werfen, indem schon die Voraussetzungen hoch angesetzt werden. z.B.
|
|
Damit das Konzept offen für Erweiterungen bleibt, unterteilt sich der Aufbau in
Streams, die additiv aneinander gefügt werden können und sowohl über Namen als
auch über relative und/oder fixe Adressen angesprungen werden können. Die
Streams unterteilen sich ihrerseits wieder durch Chunks, die ihrerseits wieder in DataChunks
unterteilt sind.
|
|
|
Der Prizipielle Dateiaufbau eines Streams ist in Spuren unterteilt. Eine
VIDEO-Spur und bis zu 16 AUDIO-Spuren (Multilingual)
sind Standart. Die nachfolgenden CUSTOM-Spuren sind
otional. Zum Beispiel könnte man mehrere TEXT-Spuren zur
Untertitelung benutzen. Außerdem eine oder mehrere EVENT-Spuren,
die auf das Anklicken Rechteckiger Videobereiche reagieren und
dadurch aktionsabhängige bedingte Verzweigungen von einem Stream zu einem
Anderen ermöglichen. Sowie mehrere EFFEKT-Spuren für ungenannte neue Möglichkeiten.
|
|
|
Die Abarbeitung der DatenStreams kann für alle DatenTypen in zwei verschiedenen
Modi`s erfolgen. Dadurch ist auch ein MixedMode Betrieb möglich, wenn zum Beispiel ein A-4000 mit Soundkarte zum Einsatz kommen würde. Die Voreinstellungen erfolgen mittels eines einzigen Preferences Programmes. S T A N D A R D timer.device
|
|
|
Im Zuge der Renovierung und Modernisierung des BetriebsSystems ist es ein
Manko, das die ASL-Requester immer noch rein TextListen orientiert arbeiten. Mann könnte ohne
großen Aufwand die Library ergänzen und einen Voreinsteller programmieren, um den

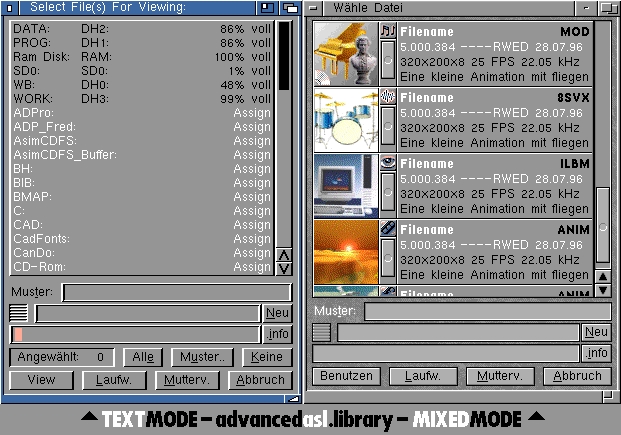

Bedienungskomfort zu steigern. Deshalb sollten die ASL-Requster in zwei unterschiedlichen Modi`s agieren können (advancedasl.library). T E X T M O D E Entspricht der herkömmlichen Erscheinungs- und Arbeitsweise. M I X E D M O D E Jede Zeile der Liste ist 64 Pixel hoch und beherbergt von links nach rechts und von oben nach unten, 1. ILBM-Thumnail in 64x64 24bit Chunky, wird zur Anzeige umgerechnet. PFAD: Env-Archive oder ILBM-Chunk des AVTD-Chunks der Datei Beim Anklicken dieses Bereiches wird eventuel ein kurzer 8SVX-Sample gespielt. PFAD: Env-Archive oder 8SVX-Chunk des AVTD-Chunks der Datei 2. ILBM-Icon in 16x16, symbolisiert den Typus der Datei (ANIM, ILBM, 8SVX, FTXT, usw.). PFAD: Env-Archive 3. Slider in 58x16, dient zum scrollen des TextMemoBereiches. 4. TextMemo 1. DATEINAME in Bold mit TextShine-Pen 2. GRÖßE SCHUTZBITS DATUM ZEIT in Plain mit TextShine-Pen 3. DATEIKOMMENTAR in Plain mit Text-Pen N. DATEIKOMMENTAR in Plain mit Text-Pen usw. PFAD: Datei oder FTXT-Chunk des AVTD-Chunks der Datei |
|
|
| Exemplarisch abstrahierter Aufbau |
|
|
----------------- | S T R E A M | | -----------------| | | C H U N K | | | ---------------| | | | V I D E O | i.e. ILBM (RUN LENGHT INTERLEAVED BITMAP) | | |---------------| | | | A U D I O | i.e. 8SVX (8BIT SAMPLED VOICE) | | |---------------| | | | C U S T O M | i.e. FTXT (FORMATTED TEXT) | |-----------------| | | C H U N K | | | ---------------| | | | V I D E O | i.e. DLTB (DELTA FRAME 8x8 Block) | | |---------------| | | | A U D I O | i.e. 16SV (16BIT SAMPLED VOICE) | | |---------------| | | | C U S T O M | i.e. GADT (GADGET EVENT) - ----------------- usw. |
|
|
| I F F Formatbeschreibung |
|
|
FORM - CDSF - Component Data Stream Format FORM - AVTD - Audio Visual Thumnail Data Chunk FORM - ILBM - Raw Bitmap Data BMHD - ILBM - Bitmap Header BODY - ILBM - Image Data FORM - 8SVX - 8 Bit Sampled Voice VHDR - 8SVX - Voice Header BODY - 8SVX - Sound Data FORM - FTXT - Formated Text CHAR - FTXT - Text Data FORM - CPDS - Component Data Stream Header FORM - CDSC - Component Data Stream Chunk FORM - ILBM - Interleaved Bitmap BMHD - ILBM - Bitmap Header CAMG - ILBM - Commodore Amiga Display Mode ANHD - ILBM - Animation Header CMAP - ILBM - Color Map BODY - ILBM - Image Data FORM - 8SVX - 8 Bit Sampled Voice VHDR - 8SVX - Voice Header CHAN - 8SVX - Channel Specification BODY - 8SVX - Sound Data FORM - FTXT - Formated Text CHAR - FTXT - Text Data FORM - CDSC - Component Data Stream Chunk FORM - ILBM - Interleaved Bitmap ANHD - ILBM - Animation Header DLTA - ILBM - Delta Image FORM - 8SVX - 8 Bit Sampled Voice VHDR - 8SVX - Voice Header CHAN - 8SVX - Channel Specification BODY - 8SVX - Sound Data FORM - FTXT - Formated Text CHAR - FTXT - Text Data FORM - CDSC - Component Data Stream Chunk FORM - ILBM - Interleaved Bitmap ANHD - ILBM - Animation Header DLTA - ILBM - Delta Image FORM - 8SVX - 8 Bit Sampled Voice VHDR - 8SVX - Voice Header CHAN - 8SVX - Channel Specification BODY - 8SVX - Sound Data FORM - FTXT - Formated Text CHAR - FTXT - Text Dat usw. |
|
|
| Video K O D I E R U N G E N |
|
|
RLEx Run Lenght x = 1,2,3,4,5,6,7,8 Bitplanes x = 9 ~ HAM 6 Bitplanes x = 0 ~ HAM 8 Bitplanes x = A ~ 12 Bit Chunky 4096 x = B ~ 15 Bit Chunky 32 K x = C ~ 16 Bit Chunky 64 K x = D ~ 18 Bit Chunky 256 K x = E ~ 21 Bit Chunky 2 M x = F ~ 24 Bit Chunky 16 M RGBx Raw Data x = A ~ 12 Bit Chunky 4096 x = B ~ 15 Bit Chunky 32 K x = C ~ 16 Bit Chunky 64 K x = D ~ 18 Bit Chunky 256 K x = E ~ 21 Bit Chunky 2 M x = F ~ 24 Bit Chunky 16 M YUVx Component Data x = A ~ 12 Bit Chunky 4096 x = B ~ 15 Bit Chunky 32 K x = C ~ 16 Bit Chunky 64 K x = D ~ 18 Bit Chunky 256 K x = E ~ 21 Bit Chunky 2 M x = F ~ 24 Bit Chunky 16 M DLTx Delta Data x = H ~ Horizontal 32 Pixel x = V ~ Vertical 32 Pixel x = B ~ Blocks 8x8 Pixel x = W ~ Blocks 16x16 Pixel x = L ~ Blocks 32x32 Pixel x = D ~ Blocks 64x64 Pixel MPEG MPEG Data JPEG JPEG Data CUST CUSTOM Data |
|
|
| Audio K O D I E R U N G E N |
|
|
8SVX 8Bit Sampled Voice 4 Channel max. - Compression = NONE/Fibonacci 16SV 16Bit Sampled Voice 32 Channel max. - Compression = NONE/Fibonacci MPEG MPEG Data CUST CUSTOM Data |
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Component Data Stream Header... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Typenbedeutung: BYTE - 8 Bit vorzeichenlose ganze Zahl WORD - 16 Bit vorzeichenlose ganze Zahl im `Motorola`-Byte-Sex LONG - 32 Bit vorzeichenlose ganze Zahl im `Motorola`-Byte-Sex FORM CPDSDSHD | | | |_ LONG ChunkName (Data Stream Header) | | |_________ LONG Identifikation (Component Data Stream) | |_________________ LONG Checksumme des Streams -8 Byte |_________________________ LONG InterchangeFileFormat Einträge im Chunk DSHD Der Chunk in dem lokale Informationen zum CD-Stream gespeichert sind.
| | | | | |_____ Variable Anzahl Bytes | |_____________ LONG Checksumme des Chunks -8 Byte |_____________________ LONG Annotation CMAP | | | | | |_____ BYTE * 708 (RGB Bytekodierung) | |_____________ LONG Checksumme des Chunks -8 Byte |_____________________ LONG Color Map (optimierte 8bit Palette mit Einträgen von 20 - 255). CAMG | | | | | |_____ LONG Display Mode | |_____________ LONG Checksumme des Chunks -8 Byte |_____________________ LONG Commodore Amiga Display Mode | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
| ||||||||||||||||||
| Programme... | ||||||||||||||||||
| ||||||||||||||||||

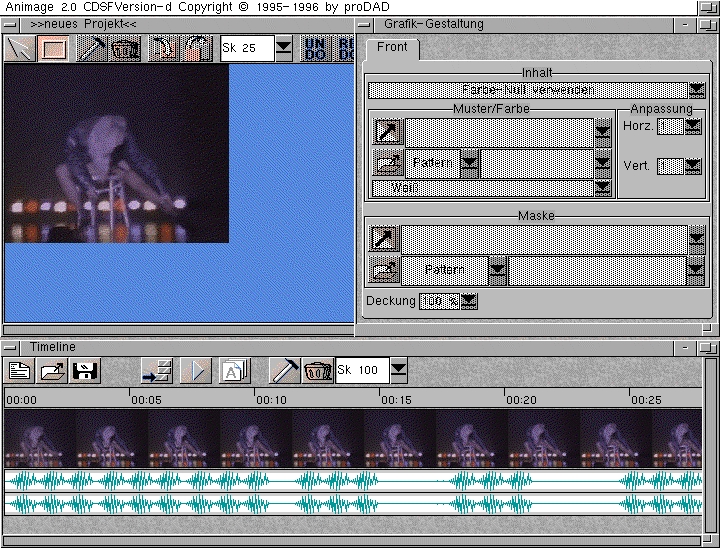

| Nachfolgend die zur Generierung und zum Abspielen notwendigen Programme. | ||||||||||||||||||
| ||||||||||||||||||
Die Minimalausführung
| ||||||||||||||||||
| ||||||||||||||||||
Die Maximalausführung
| ||||||||||||||||||
|
|
| Falls es irgendjemanden interessiert, hier kommt die |
|
| Adresse des Autors... |
|
|
Christian Effenberger Südstraße 2 41564 KAARST Tel. & Fax: 02131 63594 Anrufbeantworter: 669392 |
|
